CARA MENCETAK RANGKAIAN PADA PCB

Kali ini saya akan memberikan tutorial mengenai cara sablon PCB dengan menggunakan teknik setrika. Untuk menyablon PCB sebenarnya ada 2 teknik yaitu teknik sablon dengan tinta dan teknik sablon dengan setrika. Pertama-tama sebelum menyablon PCB disiapkan terlebih dahulu rangkaian alatnya.

Alat-alat yang diperlukan :

§  PCB Polos

§  Kertas A4 70 gram

§  Kertas mika

§  Feriklorit (FeCl3)

§  Sikat cuci

§  Wadah (Gelas Aqua kecil)

§  Setrika

§  Bor PCB

Berikut ini langkah-langkah sablon PCB dengan teknik setrika :

1.    Design PCB
 Design terlebih dahulu board PCB dengan menggunakan software Cadsoft Eagle atau Protel. Lalu disimpan dalam bentuk PDF agar siap di print.

2.    Print dengan menggunakan kertas biasa A4 70 gram lalu di fotocopy dengan  menggunakan kertas mika. Disarankan pada saat fotocopy menggunakan fotocopy yang bermerk Xerox karena sesuai pengalaman saya menggunakan selain Xerox pada saat penyablonan rangkaian susah menempel di PCB. Alternatif cara lain jika di rumah anda terdapat printer laser maka anda dapat langsung print board PCB menggunakan kertas mika.

3.    Lalu gunting pinggir rangkaian pada kertas mika dengan menyisakan beberapa cm dari rangkaian.

4.    Siapkan PCB lalu sesuaikan dengan ukuran design board. PCB dapat dipotong dengan menggunakan gergaji tipis ataupun dengan memotong dengan menggunakan cutter, namun cara ini memerlukan waktu yang lama.

5.    Sebelum di setrika anda sebaiknya menggosok PCB dengan menggunakan amplas tipis agar rangkaian dapat mudah menenmpel pada PCB, lalu dibersihkan dengan tisu.

6.    Nyalakan setrika dan atur pada panas maksimum agar mendapatkan hasil yang terbaik.

7.    Tempatkan kertas mika pada PCB, bagian bawah kertas mika yang berisi tinta toner yang ditempelkan pada PCB.

8.    Setrika    PCB
 Tutupi kertas mika dan PCB dengan menggunakan kertas biasa lalu tempelkan setrika diatasnya.

9.    Gosok setrika secara merata agar seluruh permukaan PCB terkena panas. Tempelkan setrika kira-kira 10-15 menit tergantung dari ukuran rangkaian juga.

10.  Jika telah dirasa cukup merata matika setrika, angkat kertas biasa dan angkat perlahan kertas mika-nya. Namun jika belum merata sebaiknya disetrika kembali.

11.  Tebalkan            PCB
 Setelah diangkat jika masih ada terdapat rangkaian yang cacat atau putus sebaiknya ditebalkan menggunakan spidol hitam permanent.

12.  Larutkan Feriklorit dengan air pada wadah yang telah tersedia, hati-hati pada saat melarutkan karena wadah akan terasa sangat panas akibat reaksi feriklorit dengan air.

13.  Larutkan            PCB     di         Feriklorit
 Lalu masukkan PCB pada wadah jika anda memiliki banyak waktu didiamkan saja PCB beberapa jam maka tembaga akan larut dengan sendirinya, namun jika anda terburu-buru anda dapat mengoyang-goyangkan PCB pada wadah dengan menggunakan tang jepit.

14.  Setelah seluruh tembaga larut pada PCB dengan ciri-ciri yang tersisa hanyalah tinta hitam nya saja, angkat PCB dan cuci dengan air bersih agar bebas dari feriklorit.

15.  Untuk menghilangkan tinta pada PCB anda dapat menggunakan sikat lalu digosok kira-kira membutuhkan waktu 5 menit.

16.  Jika tinta telah hilang cuci kembali PCB-nya.

17.  Bor         pada    PCB
 Kali ini PCB sudah siap namun perlu dibor pada titik yang telah di design sebelumnya.

18.  Amplas kembali PCB dengan amplas halus agar timah mudah melekat di PCB.

19.  PCB jadi


 Jika sudah selesai PCB sudah siap di solder.

RANGKAIAN SENSOR AUDIO

Komponen yang dibutuhkan yaitu battery, button, buzzer, cap, cap-pol, crystal, lm0161, relay, res, dan switch.

Tutorial pembuatan rangkaian sensor audio video amplifier adalah sebagai berikut :

1. Buka aplikasi Proteus 8 Professional.
2. Pilih New Project.

3. Tulis nama file kalian dan pilih New Project > Next.

4. Pilih Create a chematic from the selected > Next.

5. Pilih Create a PCB layout from the selected template > Next.

6. Pilih Create Firmware Project > Next  Finish.




7. Kemudian akan muncul lembar kerja seperti pada gambar berikut.

8. Pilih komponen yang dibutuhkan dengan cara Klik kanan > Place > Component > From Libraries kemudian akan muncul kotak dialog seperti pada gambar berikut.

   Carilah komponen- komponen yang diperlukan dengan cara mengetikannya pada kotak Keyword.
9. Setelah komponen didapatkan, susunlah komponen- komponen tersebut dan hubungkan dengan menggunakan Wire Autorouter seperti gambar berikut:

10. Setelah rangkaian dinyatakan hidup dengan cara Klik Play maka, Langkah  selanjutnya kita buka layout PCB dengan cara klik ikon PCB.
11. Klik kanan > Place > Component > From Libraries, maka komponen akan tampil disamping layout seperti gambar berikut.

12. Letakkan semua komponen pada lay out.
13. Klik ikon lalu pilih Begin Routingsehingga tampilannya akan seperti gambar dibawah ini:


Sekian dan terima kasih

TUTORIAL CARA MEMBUAT RANGKAIAN MOTOR DC

Rangkaian Motor DC Menggunakan Proteus 8

Komponen-komponen yang di butuhkan, antara lain:

1.    ATMEGA16

2.    ICL293D

3.    LCD1

4.    CAPASISTOR

5.    MOTOR DC

6.    BATTERY

7.    SPST

8.    X1 CRYSTAL

Dan berikut ini langkah-langkah kerjanya:

1.    Buka terlebih dahulu proteus 8 pada computer anda:

2.    Maka akan tampil gambar seperti ini:

3.    Untuk membuat project baru klik New dan ikuti proses selanjutnya.

4.    Kita mulai menyisipkan komponennya

5.    Komponen pertama kita masukan atmega16:

6.    Selanjutnya icl293d:

7.    Kemudian lcd1:

8.    Masukan juga komponen Motor cd:



9.    Dan komponen battery:

10.          Tambahkan juga spst:

11.          Dan komponen terakhir capasistor bersama crystal:

12.          Dan terakhir menyusun kompen dan wire dot agar semua komponen bisa terhubung:

13.          Jika telah disusun, cek komponen dengan menggunakan tombol play, ini merupan simulasi yang kita buat, dari sini kita bias mengetahui apakah ragkaian yang kita buat sudah bias berjalan atau belum, jika terdapat error message, berarti masih terdapat kesalahan pada rangkaian kita buat, untuk itu kita harus mengecek kembali rangkaian kita.

14.          Lalu setelah anda cek dan tidak ada yang salah maka kita ke laman pcb.

15.          Untuk menampilkan komponen di PCB klik kiri pada halaman lalu pilih component pilih komponennya, susun komponen sesuai keinginan. Kemudian klik toolsàauto routeràbegin router. Maka hasilnya seperti ini:

16.          Jika telah disusun maka dan tidak ada missing di komponen tersebut, itu tandanya telah berhasil:

Sekian dan see you again :)

Tutorial logic probe (Proteus)

Komponen yang diperlukan untuk membuat rangkaian Logic Probe adalah :

• 74LS00
• 74LS04
• 74LS47
• 7seg-digital
• Led
• Chipres 220R

1. Buka Proteus 8 Profesional
2. Klik New Project →Next → Replace Existing Project → Yes → Create a schematic from the selected template → Next → Create a PCB layout from the selected templated → No Firmware Project → Next → Lalu akan muncul layout seperti gambar di bawah ini :

3. Klik Schematic Picture atau apabila tidak muncul, klik ikon
4. Maka akan tampil layout seperti gambar dibawah ini :


Langkah untuk membuat rangkaian di Schematic Picture ialah:

1. Pilih komponen yang dibutuhkan dengan cara Klik kanan → place → component → from libraries. Masukkan keyword 74LS00, 74LS04, 74LS47, 7seg-digital, Led, Chipres 220R













2. Letakkan komponen sesuai dengan instruksi
3. Hubungkan semua komponen menggunakan wire dot
4. Lalu tambahkan komponen pendukung seperti generator agar ketika rangkaian di play maka akan menyala/hidup.
5. Susun ragkaian sehingga membentuk rangkaian seperti gambar dibawah ini:


Setelah rangkaian dinyatakan hidup dengan cara Klik Play maka, Langkah  selanjutnya kita buka layout PCB dengan cara klik PCB atau klik ikon

1. Klik kanan → place → component → from libraries. Maka komponen akan tampil disamping layout dengan tampilan

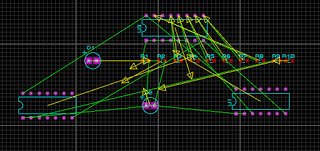

2. Masukkan seluruh komponen ke layout dengan cara Klik komponen lalu klik layout maka akan tampil seperti. Kalian tidak perlu khawatir kenapa rangkaiannya berantakan atau semrawut seperti itu, karena itu bukan rangkaian sebenarnya

3. Klik ikonlalu pilih Begin Routing sehingga tampilannya akan seperti gambar dibawah ini :


Periksa kembali apakah rangkaiannya ada yang numpuk dan tabrakan atau tidak, jika ada maka susun ulang rangkaian tersebut namun apabila tidak ada dan sudah kalian anggap rapi, maka tugas kita telah selesai dan dapat langsung di save.
